LE VA20, UN VERROU ÉLECTRO-MAGNÉTIQUE CAPABLE DE SÉCURISER 20 TONNES !

  • Perjes
  • Actualités
  • LE VA20, UN VERROU ÉLECTRO-MAGNÉTIQUE CAPABLE DE SÉCURISER 20 TONNES !
Fabrication française

Le mois dernier, une société dans le secteur du levage a fait appel à Perjes pour un problème d’encombrement et de sécurité. Elle ne parvenait pas à sécuriser une charge d’environ 20 tonnes à l’aide d’un verrou standard présent sur le marché. La société avait un cahier des charges très spécifique et un délai d’intervention assez court. Perjes a souhaité relever le défi en fabriquant son plus gros verrou électro-magnétique depuis 1988.

Après rencontre client et analyse du besoin, le bureau d’études & le pôle Recherche & Développement de Perjes ont travaillé pour réaliser la géométrie et le comportement magnétique adéquat de la pièce, les plans et les essais ont été validés puis lancés en production via l’atelier de fabrication.

Nous avons modifié une grosse partie du produit pour être en total accord avec les besoins du client grâce à notre bureau d’études.

Le client a pu tester le produit et soulever en toute sécurité la charge lourde grâce au verrou électromagnétique, on vous montre le résultat, le VA20 :

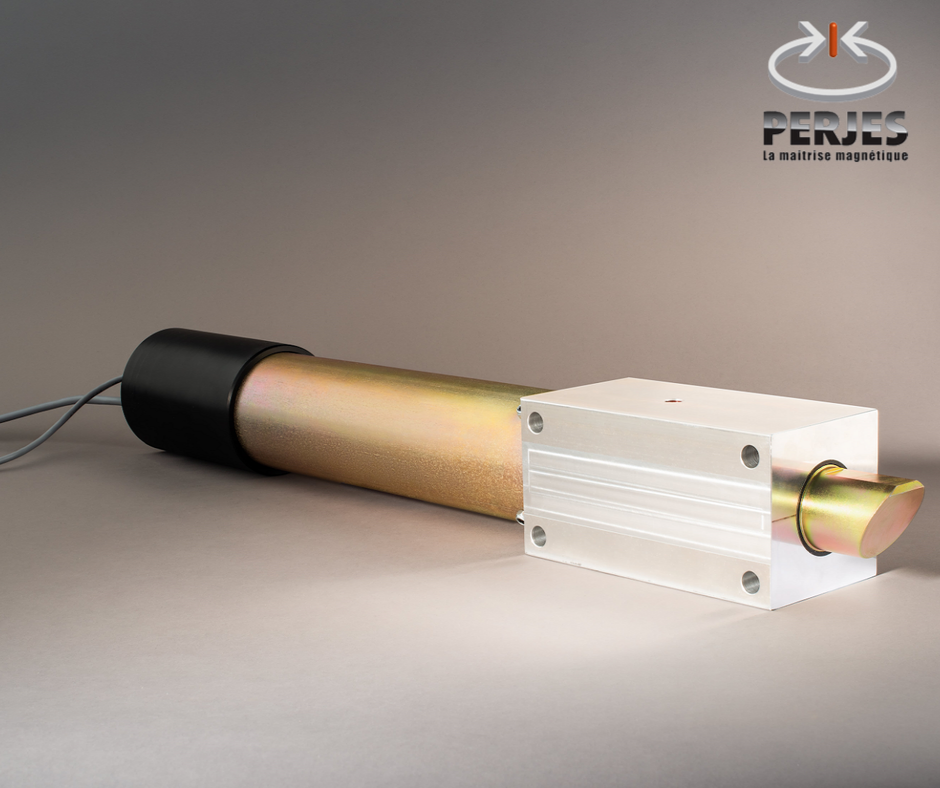

VA20, verrou électro-magnétique VA20 capable de sécuriser 20 tonnes conçu et réalisé par la société PERJES
verrou électro-magnétique VA20 capable de sécuriser 20 tonnes conçu et réalisé par la société PERJES

Les dernières actualités

Quelle puissance de ventouse électromagnétique choisir selon votre installation ?

Le choix d’une ventouse électromagnétique repose sur plusieurs critères techniques. L’un des premiers paramètres à définir est la force de maintien, exprimée en daN (décaNewton), qui correspond à la force nécessaire pour maintenir un ouvrant fermé ou ouvert. Cette force doit être adaptée à la masse de l'élément à maintenir, aux contraintes mécaniques et aux conditions d’installation.

Qu’est-ce que la force de maintien d’une ventouse ?

La force de maintien correspond à la capacité de la ventouse à retenir sa contre-plaque par effet magnétique. Elle varie selon :

La puissance de l’électroaimant La qualité du contact entre la ventouse et la contre-plaque La tension d’alimentation L’environnement (vibrations, poussière, température)

1 daN correspond à environ 1 kg de force.

Force recommandée selon le type d’installation Type d'installationForce de maintien recommandéePorte intérieure légère20 à 40 daNPorte coupe-feu / compartimentage feu/fumée40 à 50 daN minimumIssue de secours avec contrôle d’accès180 à 300 daNPortail, rideau métallique, porte lourde≥ 300 daNMaintien d’éléments mécaniques (industrie)à définir selon les efforts Produits Perjes selon la force de maintien Ventouses 20-50 daN : maintien de porte coupe-feu VDM 45-20B / VDM 45-40B : ventouses murales à émission de courant (fail-safe) VEM 45-20 BI / VEM 45-50 BI : ventouses sur pied à rupture de courant Ventouses 300 daN : contrôle d'accès ou portes techniques VMA 300 12/24 (LED) : ventouse rectangulaire en applique, compatible issue de secours VCAN R / VCAN E : versions sous ou hors tension, faible consommation, conformes NF S61-937 Verrous > 1000 daN : portails, zones sensibles VSCP 50-150 : verrou à rupture de courant, force jusqu'à 2000 daN Adapté aux environnements exigeants (extérieur, défense, portails industriels) Autres paramètres à considérer Type de courant : fonctionnement en émission (fail-secure) ou en rupture (fail-safe) Tension disponible : 12, 24, 48 VCC, parfois 230 VAC Indice IP : intérieur / extérieur, humidité, poussières Signalisation : contact d’état, LED, détection de position En résumé

La force de maintien détermine le choix d’une ventouse électromagnétique. Elle doit être adaptée au type d’ouvrant, à sa masse, à sa fonction (maintien ouvert ou fermé) et aux conditions de pose. Les modèles Perjes offrent une gamme de puissances allant de 20 à 2000 daN pour répondre à différents besoins de retenue électromagnétique, en conformité avec les exigences réglementaires (EN 1155, NF S61-937).

Lire la suite
Quels systèmes de verrouillage pour les portes coupe-feu ?

Les portes coupe-feu sont conçues pour limiter la propagation du feu et des fumées dans un bâtiment. En fonctionnement normal, elles restent ouvertes pour faciliter la circulation. Lors d’un déclenchement incendie, elles doivent se refermer automatiquement et rester fermées. Le choix du système de verrouillage électromagnétique est un élément technique à prendre en compte pour garantir la sécurité des occupants et la conformité aux exigences réglementaires.

Fonction attendue d’une porte coupe-feu

Une porte coupe-feu permet de compartimenter un bâtiment pour freiner la propagation d’un incendie. En temps normal, elle reste ouverte grâce à un dispositif électromagnétique. En cas d’alarme incendie, l’alimentation est coupée : la porte est libérée et se referme par un ferme-porte.

Ce fonctionnement repose généralement sur :

Un ferme-porte mécanique ou à bras à came Un système de retenue électromagnétique Un SSI (système de sécurité incendie) qui pilote la coupure d’alimentation Systèmes de verrouillage utilisés

Les dispositifs les plus utilisés sont les suivants :

1. Ventouses électromagnétiques murales ou sur pied Fonctionnement en fail-safe (verrouillage hors tension) Maintien de la porte ouverte sous tension Coupure automatique lors de l’ordre de déclenchement incendie Fermeture assurée par un ferme-porte

Exemples Perjes conformes NF S61-937 :

VDM 45-20B / VDM 45-40B (murales) VEM 45-20 BI / VEM 45-50 BI (sur pied) 2. Ventouses encastrées ou en applique (portes techniques) Solution utilisée lorsque l’esthétique ou l’encombrement nécessite une intégration discrète Même logique de fonctionnement : maintien par courant, libération à la coupure 3. Verrous électromagnétiques (en complément) Maintiennent la porte fermée après fermeture automatique Parfois utilisés en complément d’une ventouse, selon la configuration Peuvent être couplés au SSI pour se désactiver automatiquement Intégration au SSI et normes associées

Le système de retenue est asservi au SSI (système de sécurité incendie). Il doit être capable de libérer la porte sans intervention manuelle, conformément à la norme NF S61-937.

Les exigences à respecter sont les suivantes :

Déverrouillage automatique Temps de réponse inférieur ou égal à 5 secondes Fonctionnement en toute circonstance (fail-safe ou alimentation secourue) Retour d’état technique (contact d’information) En résumé

Les portes coupe-feu nécessitent un système de retenue électromagnétique conforme aux normes de sécurité incendie. Le choix dépend du type de porte, de la configuration des lieux et de l’intégration au SSI. Les ventouses murales (VDM) ou sur pied (VEM) proposées par Perjes répondent aux exigences techniques et réglementaires pour garantir un maintien fiable en temps normal et une libération immédiate en cas d’alarme.

Lire la suite
Solutions de verrouillage pour les bijouteries et commerces sensibles

Les bijouteries, horlogeries, bureaux de change et commerces de luxe sont exposés à des risques d’intrusion, de vol ou de tentative d’effraction. Ces lieux requièrent des dispositifs de verrouillage électromagnétique robustes, dissuasifs et compatibles avec les systèmes de contrôle d’accès. Perjes propose des solutions adaptées aux environnements à haut niveau d’exigence.

Contraintes propres aux commerces sensibles

Les besoins en sécurisation de ces établissements s’organisent autour de plusieurs objectifs :

Contrôle rigoureux des accès (entrées clients, réserves, coffres) Retard à l’effraction pour permettre l’intervention des forces de l’ordre Compatibilité avec les systèmes d’alarme ou de détection d’intrusion Fiabilité du maintien mécanique, y compris en cas de tentative de forçage Esthétique et intégration discrète sur des portes vitrées ou en menuiserie métallique Types de systèmes recommandés Verrous électromagnétiques haute résistance Conçus pour les applications de sécurité renforcée Force de maintien élevée : jusqu’à 2000 daN selon les modèles Fonctionnement en fail-secure : le verrou reste verrouillé en cas de coupure d’alimentation Adaptés aux portes blindées, sas d’entrée ou rideaux métalliques

Modèles Perjes suggérés :

VSCP 50-150 : verrou à rupture de courant, force jusqu’à 2000 daN, pose en applique VSC 40-80 : 600 daN, pour portes à ouverture contrôlée Ventouses électromagnétiques de contrôle d’accès Fixation sur huisseries vitrées ou portes techniques Force de maintien jusqu’à 300 daN Intégration possible avec badge, digicode, bouton de sortie Signalisation visuelle ou contacts d’état

Modèles Perjes :

VMA 300 12/24 (LED) : pose en applique, 300 daN, IP42 VCAN R / VCAN E : design compact, faible consommation, conformes NFS 61-937 Points d’attention lors du choix Mode de fonctionnement : fail-secure recommandé pour garantir le verrouillage même en cas de coupure Type de porte : bois, verre, métallique, simple ou double vantail Niveau de contrôle d’accès souhaité : badge RFID, biométrie, centrale d’alarme Environnement : intérieur / extérieur, indice de protection (IP) En résumé

Les commerces sensibles nécessitent des solutions de verrouillage électromagnétique adaptées à leurs contraintes de sécurité et d’exploitation. Perjes propose une gamme de verrous et ventouses spécialement conçus pour répondre aux exigences des bijouteries, galeries commerciales ou zones sensibles, avec un haut niveau de maintien, de compatibilité et de fiabilité.
